一、设备功能

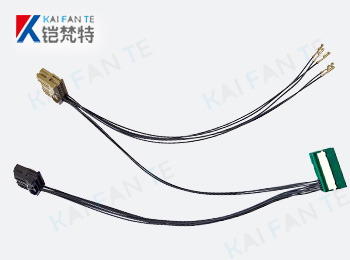

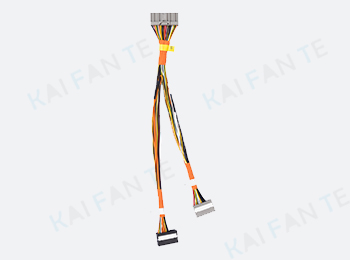

主要功能 | 1对多插壳,多对多插壳,同时加工4种不同端子压着,6种不同胶壳上料插壳,防水栓功能,15种不同颜色电线加工(端子数量和胶壳数量均可定制) |
检测装置 | A端插壳,A端插入力检测,A端拉拔力检测,A端端子CCD检测,A端压力检测,A端剥皮CCD检测,A端芯线CCD检测,B端插壳,B端插入力检测,B端拉拔力检测,B端端子CCD检测,B端压力检测,B端剥皮CCD检测,B端芯线CCD检测,缺线检测,缺端子检测,端子过载检测,进气压力检测,接头检测 |
控制方式 | 工控机+运动控制卡 |
放线系统 | 仓储式放线系统/电动放线系统 |
端子压力检测系统 | 可以选配索路、PS、OES |
不良品处理 | 不良品区域分拣 |
适配模具 | OTP或欧式气动模 |
适用胶壳 | 适用于不同pin距的胶壳 |
端子压着能力 | 2T/3T伺服端子机 |
二、技术参数
电线加工线材范围 | AWG30#-AWG18#,适用于15种颜色线材 |
储线数量 | 14PCS(可定制到30PCS) |
加工长度 | 150mm-1000mm |
产能 | L=200mm,1200-1600PSC/H(以实际产品为准) |
剥皮长度 | A端1- 7mm,B端1- 7mm |
切断精度 | ±(0.2%*L+1)mm |
空气压力 | 0.5-0.7Mpa (5-7KG/m³) |
动力电源 | 50/60HZ 220V单相 |
外型尺寸 | 3000*2000*1370mm |
重量 | 约1000KG±15KG 配套放线架重量约100KG |
三、设备配置
电机 | 汇川 |
视觉系统 | 大华CCD |
气动元件 | SMC |
丝杠模组 | THK/上银 |
感应器 | 欧姆龙 |
皮带 | 美国盖茨 |
轴承 | NSK |
刀片 | 进口合金材质,慢走丝加工,精密研磨,经久耐用 |
