一、设备功能
| 设备名称型号 | K-1807汽车线绞线插壳机 |

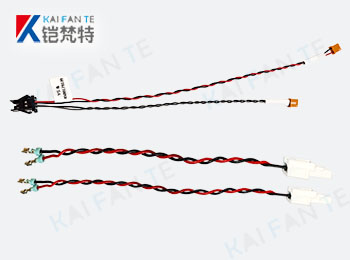

| 主要功能 | A端切断剥皮、打端子、穿防水栓或穿胶壳； B端切断剥皮、穿防水栓、打端、绞线 |
| 控制方式 | 工业电脑控制，Windows7操作系统 |
| 放线系统 | 全自动送线装置，适用于轴装线、卷装线 |
| 检测装置 | 双头端子压力检测，A、B端剥皮CCD视觉检测，A、B端端子CCD视觉检测， A、B端胶壳退拼CCD视觉检测，线材有无检测、端子有无检测，气压检测 |
| 端子压力检测系统 | 双通道压力监控（冠钜） |
| 不良品处理 | 自动排除 |
| 适配模具 | OTP横模直模 |
| 适用胶壳 | 2PIN |
| 端子压着能力 | 2T |
二、技术参数
| 动力电源 | 50/60HZ 220V单相 |
| 加工长度 | 200mm-5000mm ；开口长度15-35mm |
| 电线加工线材范围 | 0.22mm²-2.5mm²，（换型需要更换产品相关的工件） |
| 可加工端子间距 | 常规 (地环端子 Y型端子 航空端子 等连绕端子) |
| 产能 | 约600PCS/小时 |
| 剥皮长度 | 1mm-10mm |
| 切断精度 | ±（0.2%*L+1）mm |
| 空气压力 | 0.5-0.7Mpa (5-7KG/m³) |
| 外型尺寸 | 6560*2600*2000mm （不含放线架占地尺寸） |
| 重量 | 约2300KG（不含放线架重量） |
